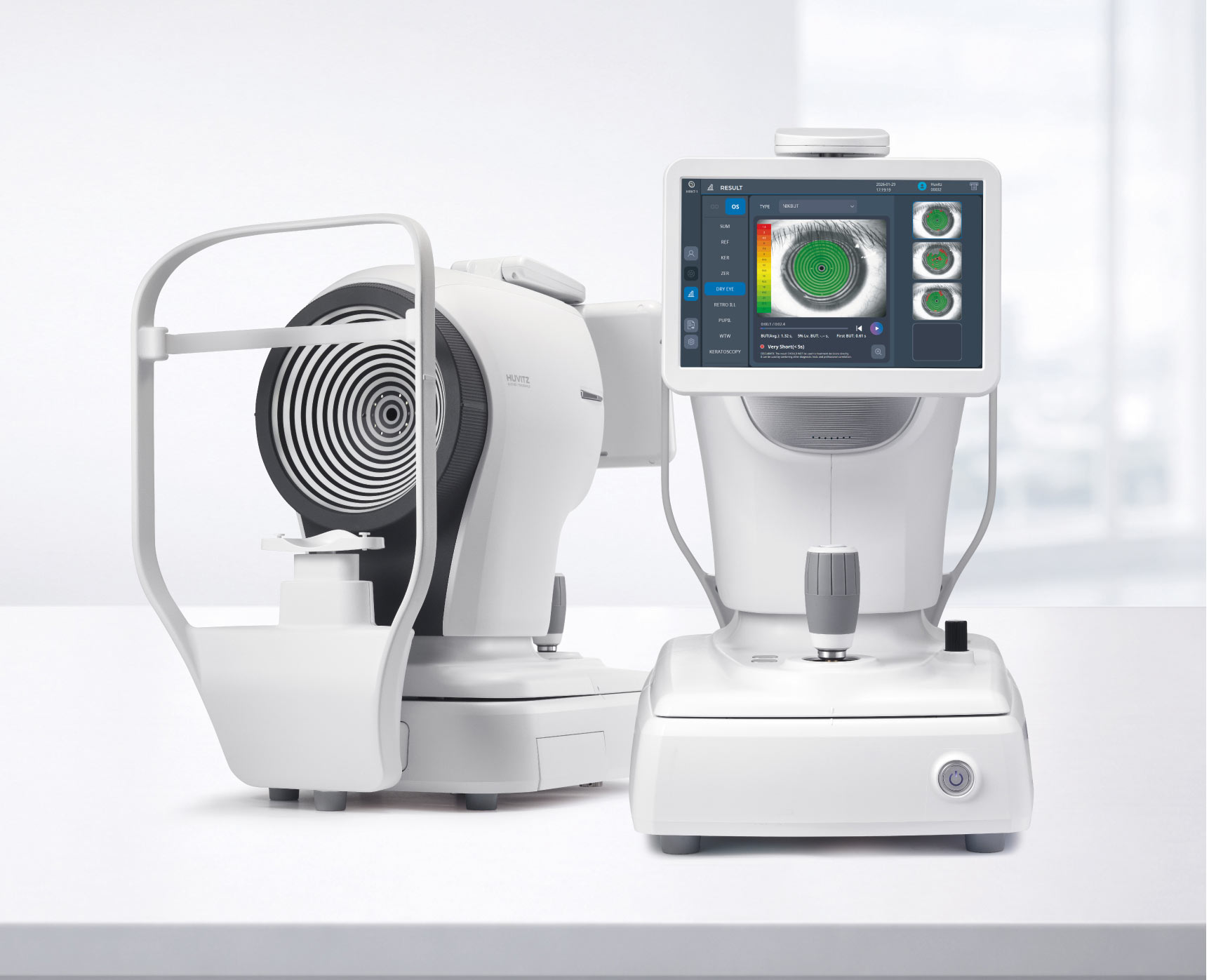

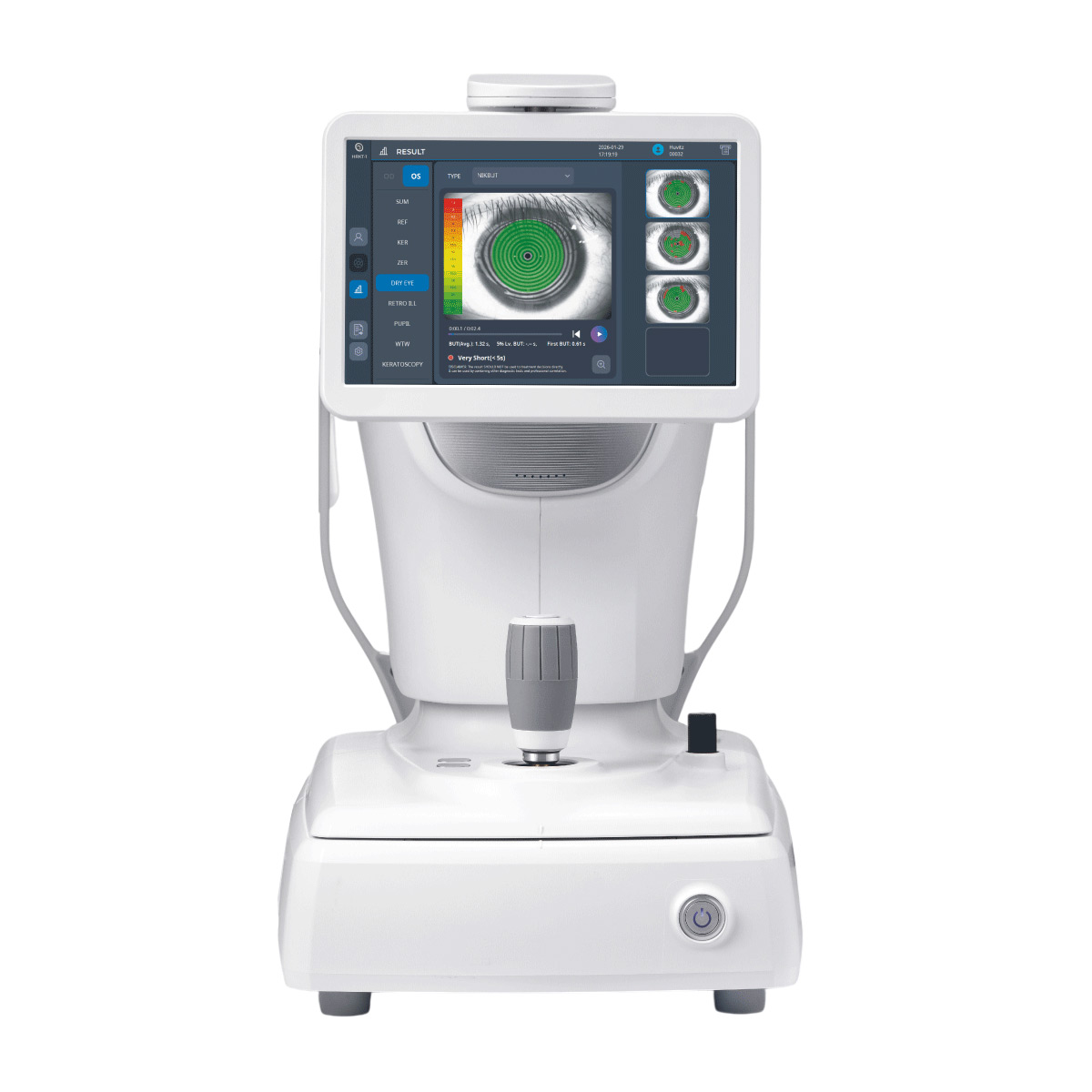

Huvitz Ref/Ceratômetro & Topógrafo & Olho Seco HRKT-1

O HRKT-1 mede com precisão os dados refrativos, o estado corneano e os indicadores de olho seco em um único dispositivo integrado, o que permite analisar de forma sistemática as causas subjacentes da deterioração da visão. Ao avaliar de maneira abrangente fatores-chave que influenciam a qualidade visual —como a córnea, o cristalino e o filme lacrimal—, o sistema oferece suporte a uma ampla gama de aplicações clínicas. Entre elas, a prescrição de óculos, a detecção precoce de alterações corneanas, a avaliação da aptidão para cirurgia refrativa e a identificação das causas do olho seco. A solução integral de análise visual HRKT-1 permite um fluxo de trabalho contínuo —desde o diagnóstico e a prescrição até o acompanhamento a longo prazo— em uma única plataforma integrada.

01 – Análise das causas estruturais baseada na análise de Zernike

Mediante a análise de Zernike ocular e corneal, juntamente com a análise de Zernike interna, o sistema ajuda a diferenciar se a perda de visão se origina na córnea ou no cristalino. Isso permite que a equipe clínica compreenda melhor os desconfortos visuais que não são corrigidos completamente apenas com óculos — como as diferenças entre a visão diurna e noturna — e explique com clareza essas causas aos pacientes.

02 – Dados corneais completos para o diagnóstico e a prescrição de lentes

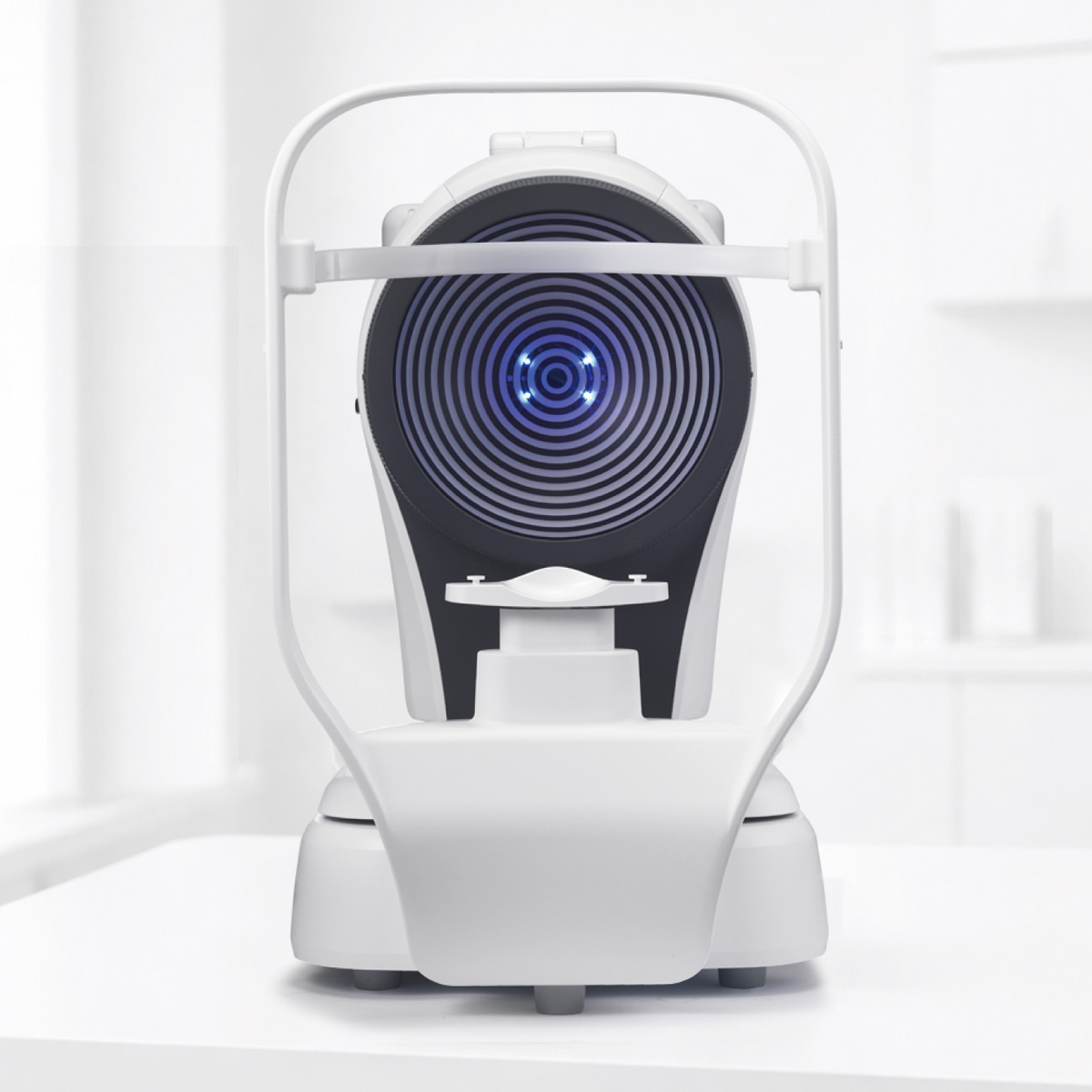

Baseado na tecnologia de análise com disco de Plácido, o sistema mede com grande precisão uma ampla gama de parâmetros corneais, como a ceratometria, os índices de ceratocone, os coeficientes de Zernike, a pupilometria e as medições de branco a branco. Esses dados fornecem informações valiosas sobre a forma da córnea e a saúde ocular, e apoiam aplicações como a prescrição de lentes para a correção visual, a detecção precoce do ceratocone e o planejamento pré-operatório da cirurgia de catarata.

03 – Processo de diagnóstico em 3 etapas OSDI-Testes avançados-Relatório integrado

Os sintomas relatados pelo paciente são quantificados por meio do questionário Ocular Surface Disease Index (OSDI), reconhecido mundialmente, e complementados com testes diagnósticos avançados. São avaliados seis parâmetros-chave, entre eles o tempo de ruptura lacrimal não invasivo (NIBUT), a imagem da camada lipídica, a quantificação da altura do filme lacrimal e a graduação da função das glândulas de Meibômio. Os dados objetivos obtidos tanto do questionário quanto dos testes avançados são utilizados para identificar a causa subjacente do olho seco, orientar o planejamento do tratamento e facilitar a consulta com o paciente e o gerenciamento dos registros.

04 – Sistema projetado para o conforto do usuário

A tela LCD gira 90° para a esquerda e para a direita, oferecendo uma visão mais clara ao examinador e facilitando um posicionamento mais preciso do olho. As imagens podem ser capturadas com um pedal em vez de um joystick, de modo que ambas as mãos fiquem livres durante o exame. Além disso, o apoio de cabeça largo se adapta a diferentes fisionomias faciais para ajudar a manter uma postura estável do paciente e proporcionar um ambiente de exame ideal para um posicionamento ocular preciso.

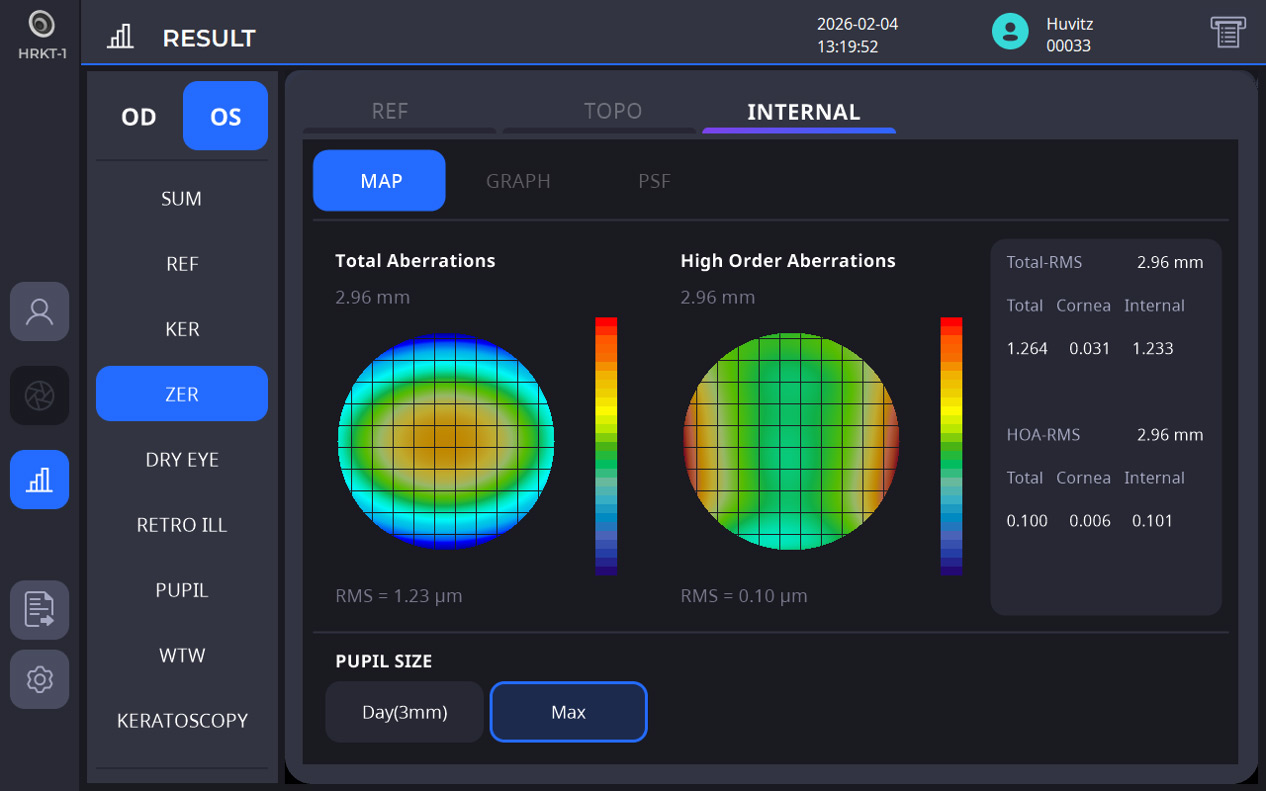

Análise de causas estruturais baseada na análise de Zernike

Mediante a análise de Zernike do olho e da córnea, juntamente com a análise interna de Zernike, o sistema auxilia a diferenciar se a diminuição da visão tem origem na córnea ou no cristalino. Assim, o pessoal clínico pode compreender melhor os desconfortos visuais que não são completamente corrigidos apenas com óculos — como as diferenças entre a visão diurna e noturna — e explicar com clareza essas causas aos pacientes.

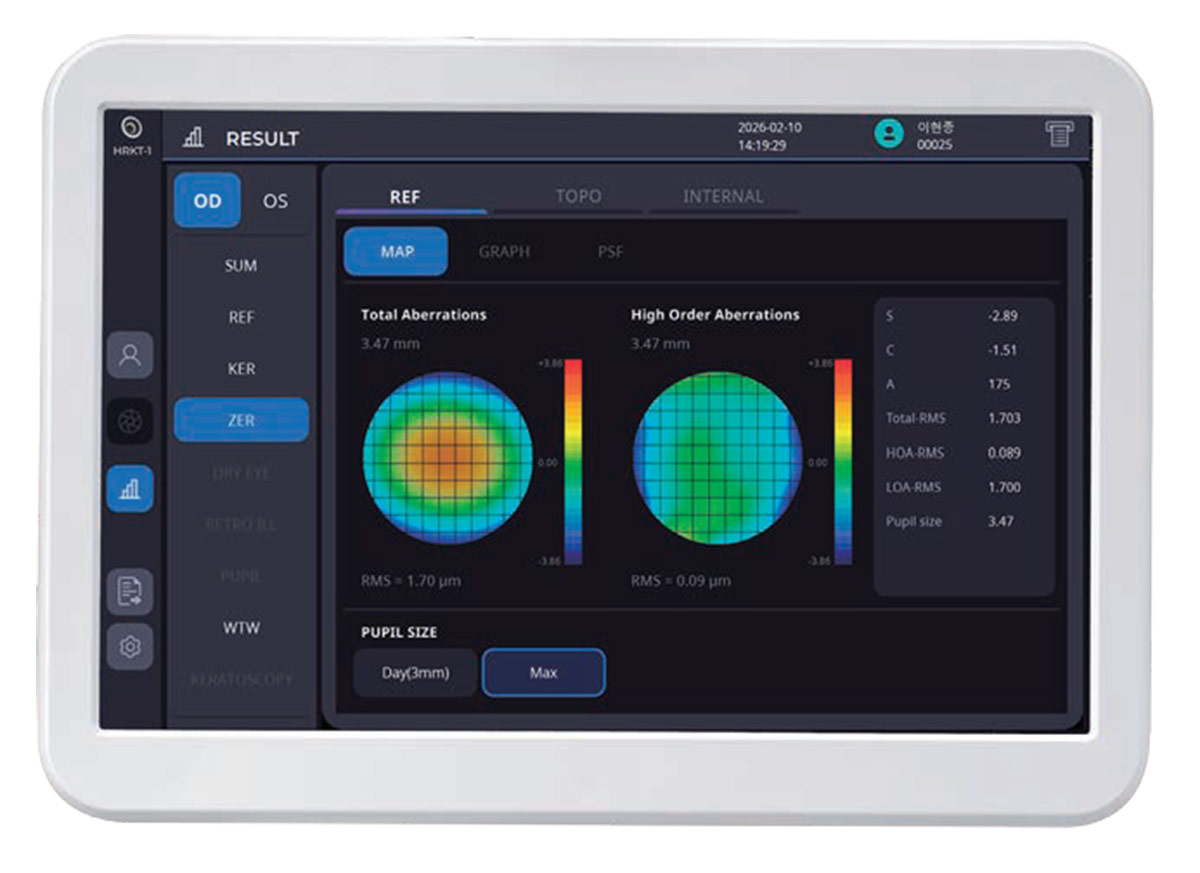

Modo Zernike REF – Análise avançada de refração que reflete a visão em condições reais

O modo Zernike REF permite avaliar de forma objetiva a qualidade visual que os pacientes percebem em seu dia a dia, incluindo as diferenças entre a visão diurna e noturna. Ao exibir tanto dados quantitativos quanto imagens, o sistema ajuda a identificar as causas dos desconfortos visuais que podem não ser corrigidos com uma graduação padrão, para que os pacientes compreendam melhor e confiem na avaliação de seu estado visual.

1 – Mapa de aberração total (em ordem)

Fornece dados objetivos para avaliar desconfortos visuais que os pacientes muitas vezes têm dificuldade de descrever com palavras — como menor nitidez, redução da sensibilidade ao contraste, ofuscamentos e outros aspectos da qualidade visual no dia a dia.

2 – Mapa de Aberrações de Alta Ordem (HOA)

A análise das aberrações de alta ordem (coma, trevo, aberração esférica, etc.) permite avaliar a qualidade de visão (borramento, halos, ofuscamento, etc.) que não se resolve com a correção habitual de miopia ou astigmatismo. Isso ajuda a escolher métodos de correção visual mais precisos.

3 – Análise baseada no tamanho pupilar

Analisa como o desempenho visual muda em condições fotópicas (diurnas) e mesópicas (com pouca luz), ajudando a equipe clínica a compreender as causas dos desconfortos visuais ao dirigir à noite ou em ambientes com iluminação reduzida, e a escolher soluções visuais adaptadas à vida real.

4 – Valor RMS (Root Mean Square)

Quantifica as alterações visuais — como ofuscamento, halos e redução do contraste —, permitindo que profissionais e pacientes compreendam melhor o estado visual atual e discutam possíveis estratégias de melhoria.

5 – Valor PSF (Point Spread Function)

Por meio da análise da função de espalhamento de ponto (PSF) e simulações de imagens retinianas, profissionais e pacientes podem visualizar de forma intuitiva como o campo visual atual é percebido e como poderia melhorar após a correção.

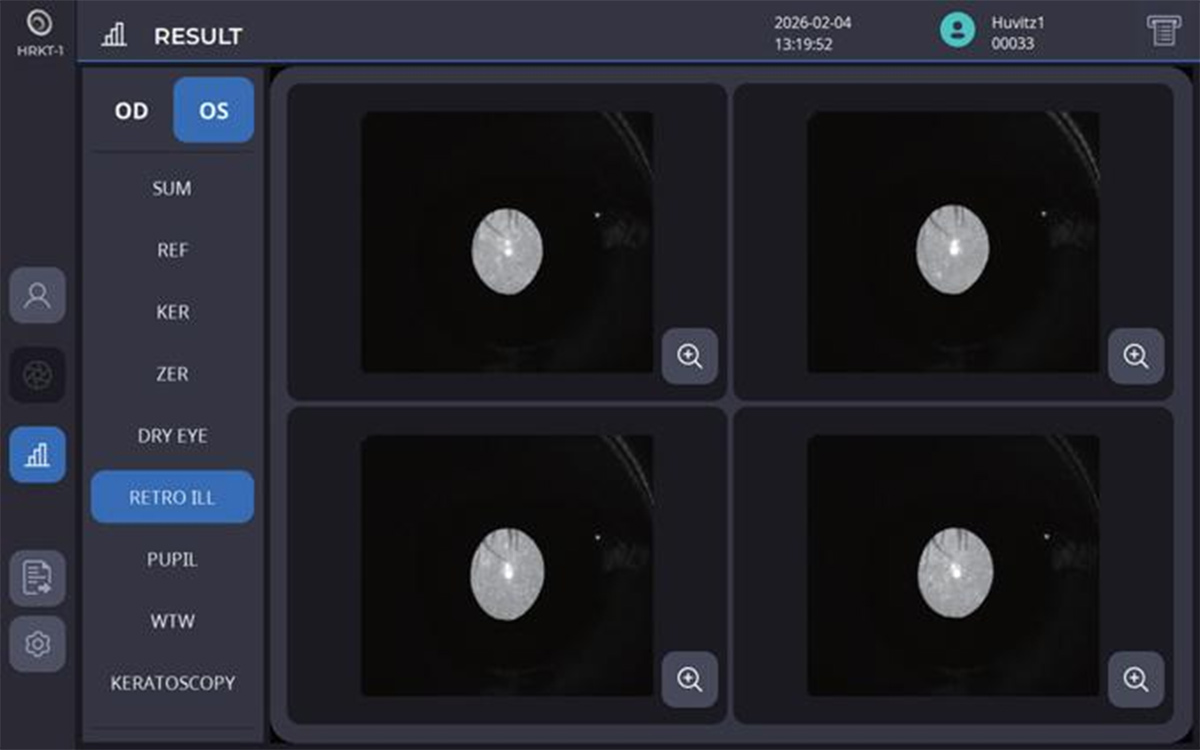

Retroiluminação – Observação da saúde ocular, incluindo a opacidade do cristalino

A retroiluminação é um modo de observação do cristalino que emprega uma técnica de retroiluminação. Ajustando o brilho da fonte de luz e observando o reflexo proveniente da retina, o pessoal clínico pode avaliar com clareza o grau de opacidade do cristalino. Isso permite uma avaliação mais precisa da opacidade associada às cataratas e facilita a observação do estado geral da saúde ocular, incluindo um possível dano corneano provocado pelo uso de lentes de contato.

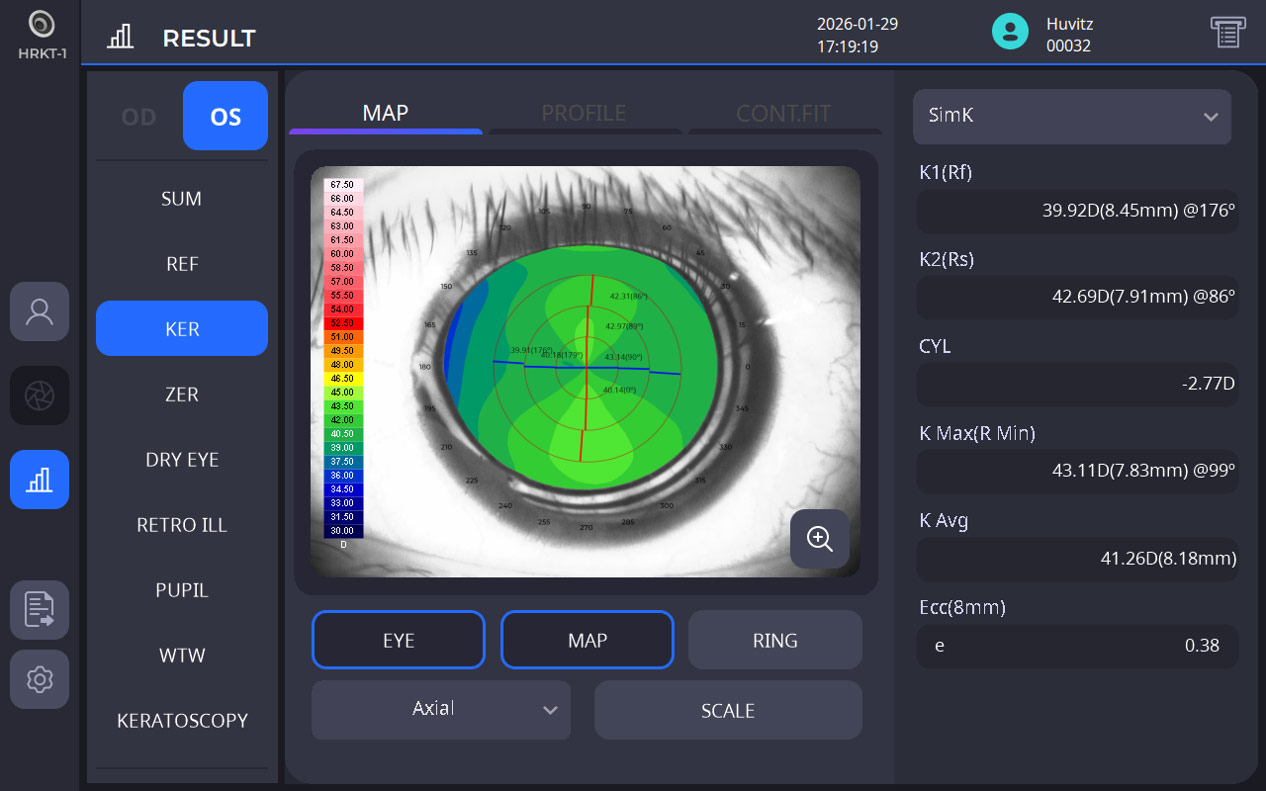

Dados corneanos completos para o diagnóstico e a prescrição de lentes

Baseado na tecnologia de análise com disco de Plácido, o sistema mede com precisão uma ampla gama de parâmetros corneanos, incluindo a ceratometria, os índices de ceratocone e os coeficientes de Zernike, a pupilometria e as medições de branco a branco. Esses dados oferecem informações valiosas sobre a forma da córnea e a saúde ocular, facilitando aplicações como a prescrição de lentes para correção visual, a detecção precoce do ceratocone e o planejamento pré-operatório da cirurgia de catarata.

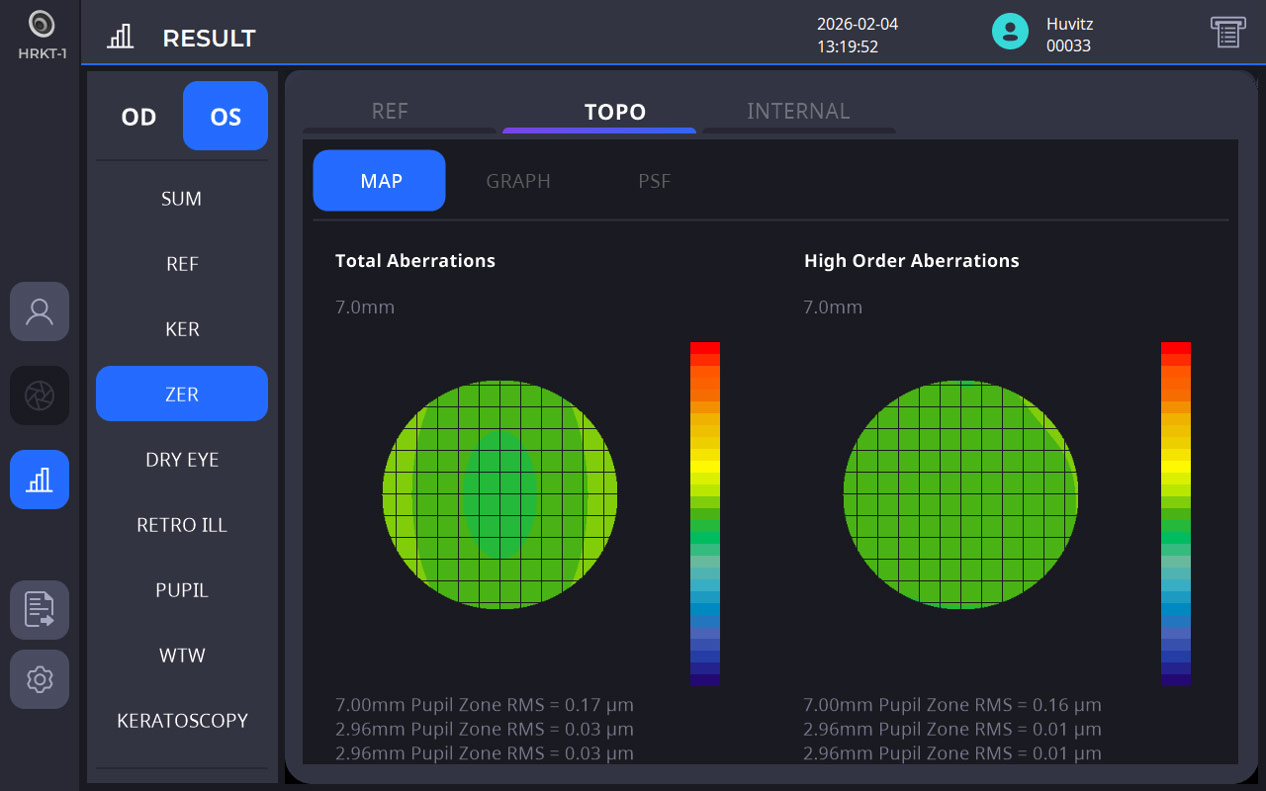

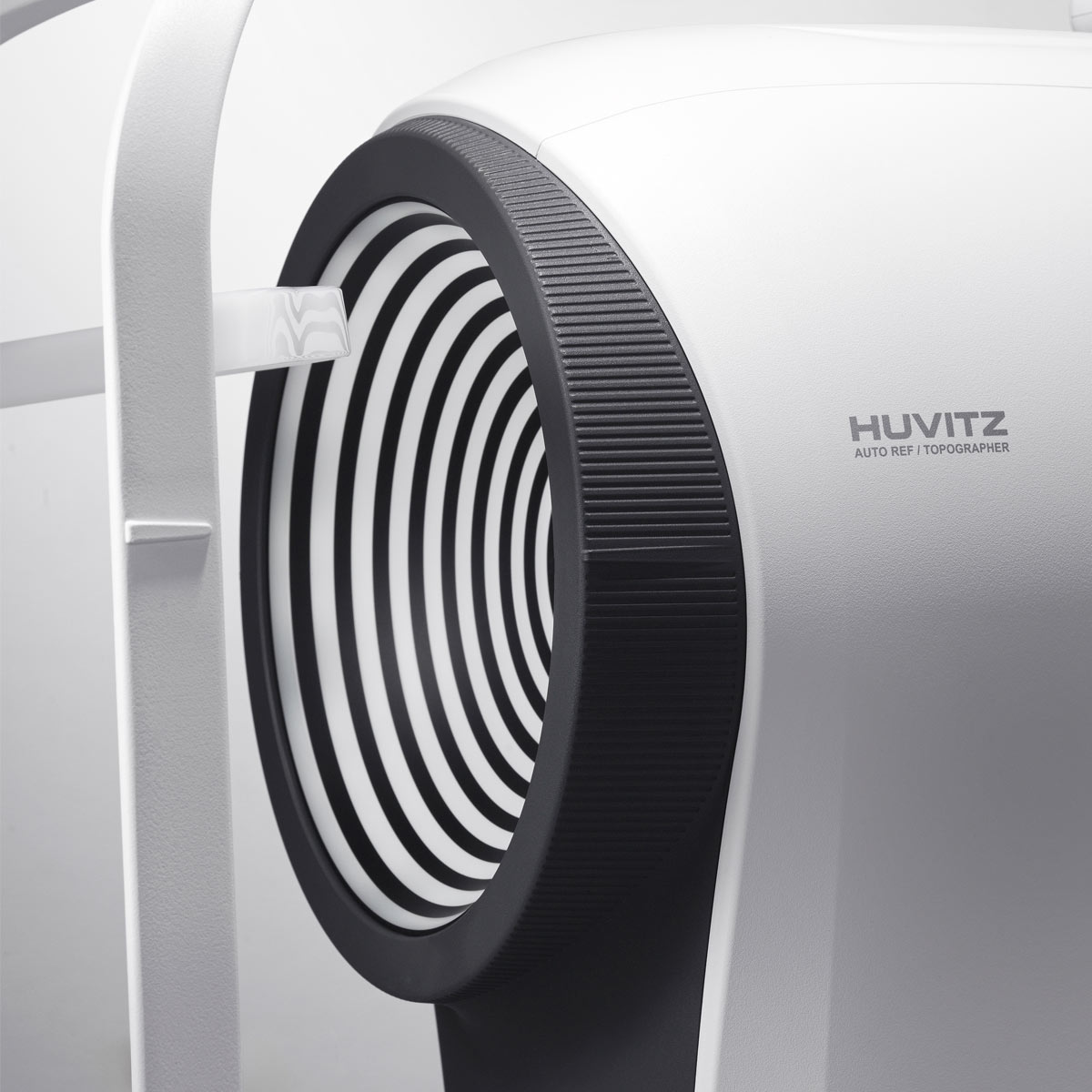

Análise precisa da distorção visual baseada no modo TOPO de Zernike

Mediante anéis de Plácido de alta densidade, o sistema analisa de forma quantitativa a curvatura, a elevação e as aberrações corneais para avaliar os padrões de erro refrativo e a qualidade visual global. Distingue entre astigmatismo regular e irregular e, ao mesmo tempo, avalia com precisão diversas fontes de distorção visual, como a variação da potência refrativa, o astigmatismo atípico e as aberrações de alta ordem (HOA). Os resultados são apresentados como dados visuais claros e intuitivos, o que permite a detecção precoce de alterações corneais e respalda aplicações clínicas como a avaliação do ajuste de Ortho-K e a análise do astigmatismo.

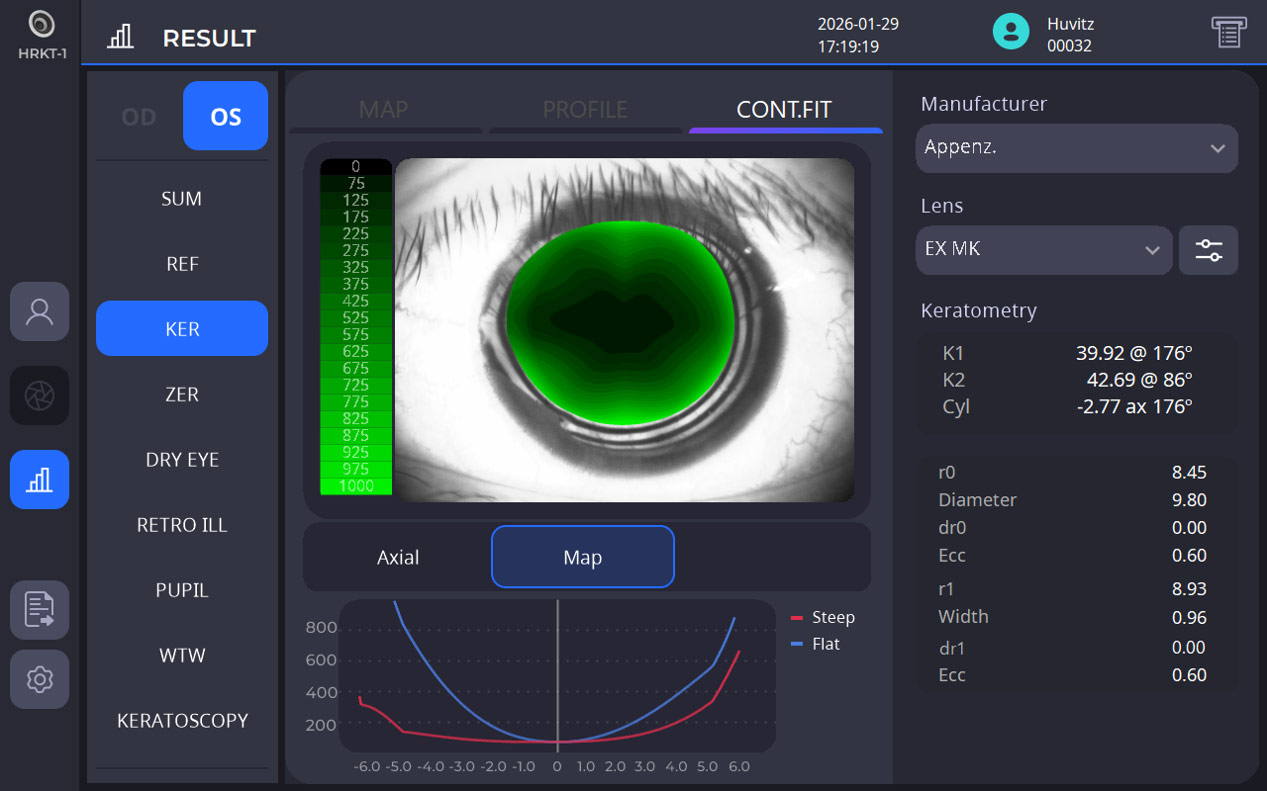

Avaliação do ajuste e prescrição de lentes de contato e Ortho-K

Com um método de simulação baseado em filtros de imagem com fluoresceína, o sistema permite avaliar de maneira intuitiva o resultado do ajuste de lentes de contato rígidas e flexíveis, bem como de lentes Ortho-K, sem instilação direta de fluoresceína. As simulações podem ser realizadas para diferentes fabricantes e designs de lente. Ao comparar as alterações no mapa de curvatura corneana — incluindo a curvatura e a excentricidade por meio de análise baseada em MAP —, o pessoal clínico pode avaliar o centramento da lente, o alinhamento do ajuste e possíveis deslocamentos. Isso ajuda a reduzir reajustes desnecessários e melhora a precisão na seleção e na prescrição da lente.

Detecção precoce do ceratocone baseada em parâmetros corneanos

Mediante uma análise integral da curvatura corneana anterior, a distribuição regional da forma, a protrusão corneana e a excentricidade, o sistema calcula o Índice de Predição de Ceratocone (KPI) para estimar a probabilidade de ceratocone. Isso fornece informações valiosas sobre o possível risco de ceratocone e visualiza os resultados preditivos para reforçar a confiança diagnóstica.

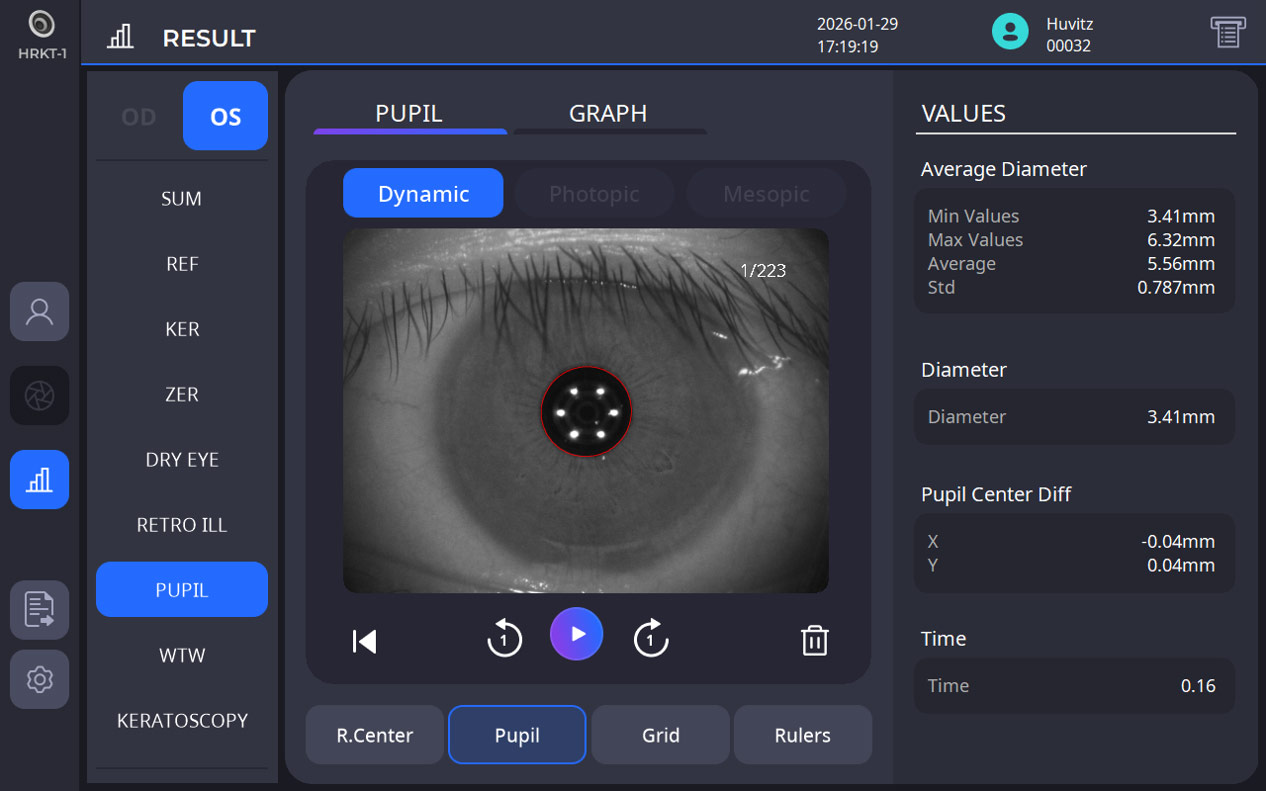

Obtenção de dados pupilares mediante pupilometria

Ao medir o tamanho da pupila e sua resposta em condições fotópicas (diurnas) e mesópicas (com pouca luz), o sistema oferece múltiplos indicadores — diâmetro pupilar mínimo, máximo e médio — junto com o desvio padrão, apresentados de forma gráfica. Esses dados fornecem informações valiosas para a prescrição de lentes e a avaliação pré-operatória em cirurgia refrativa.

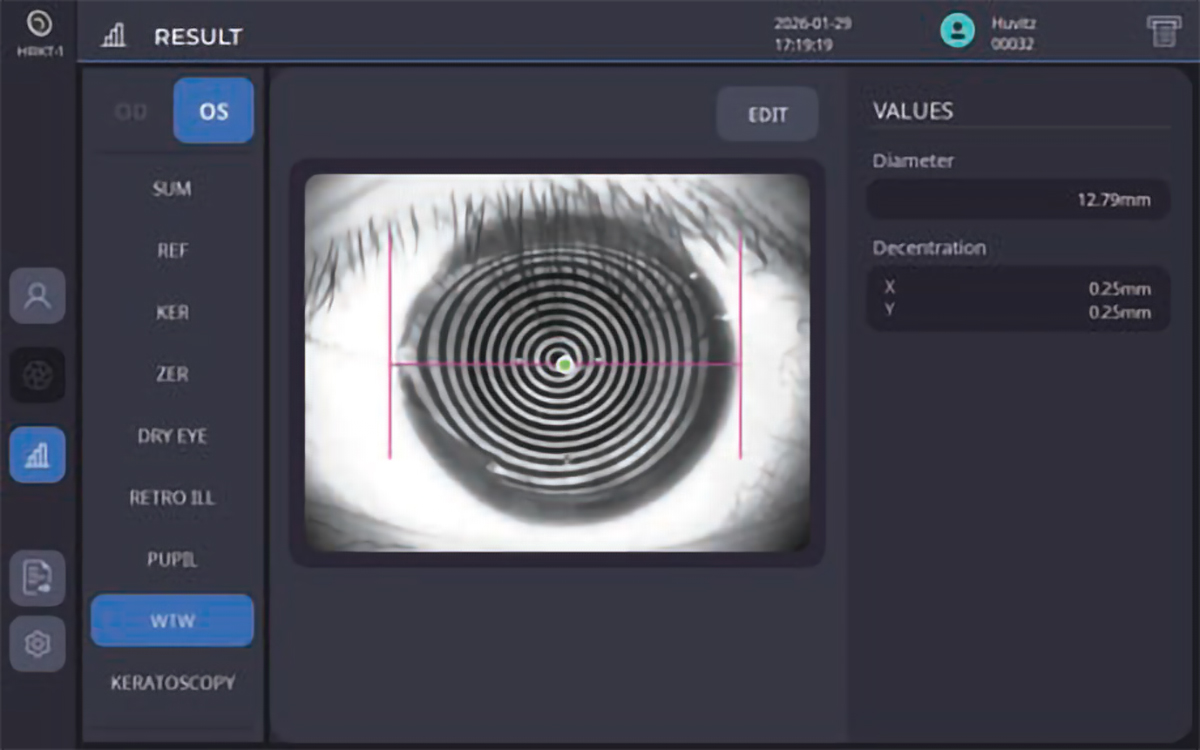

Medição branco a branco para avaliar o diâmetro corneano

O sistema mede automaticamente o diâmetro corneano (branco a branco), essencial para diagnosticar e acompanhar diversas afecções oculares, incluindo o glaucoma congênito, e para planejar cirurgia de catarata e refrativa, bem como para a seleção e o ajuste de lentes de contato. Uma função de edição permite que a equipe clínica ajuste manualmente e aplique os valores de medição quando necessário.

Processo diagnóstico em 3 etapas
OSDI-Testes avançados-Relatório integrado

Os sintomas relatados pelo paciente são quantificados por meio do questionário Ocular Surface Disease Index
(OSDI), reconhecido mundialmente, e a seguir são realizados testes diagnósticos avançados. São avaliados seis parâmetros-chave, entre eles o tempo de ruptura lacrimal não invasivo (NIBUT), a obtenção de imagens da camada lipídica, a quantificação da altura do filme lacrimal e a graduação da função das glândulas de Meibômio. Os dados objetivos obtidos tanto do questionário quanto dos testes avançados são utilizados para identificar a causa subjacente do olho seco, orientar o planejamento do tratamento e apoiar a consulta com o paciente e a gestão do histórico clínico.

PASSO 1

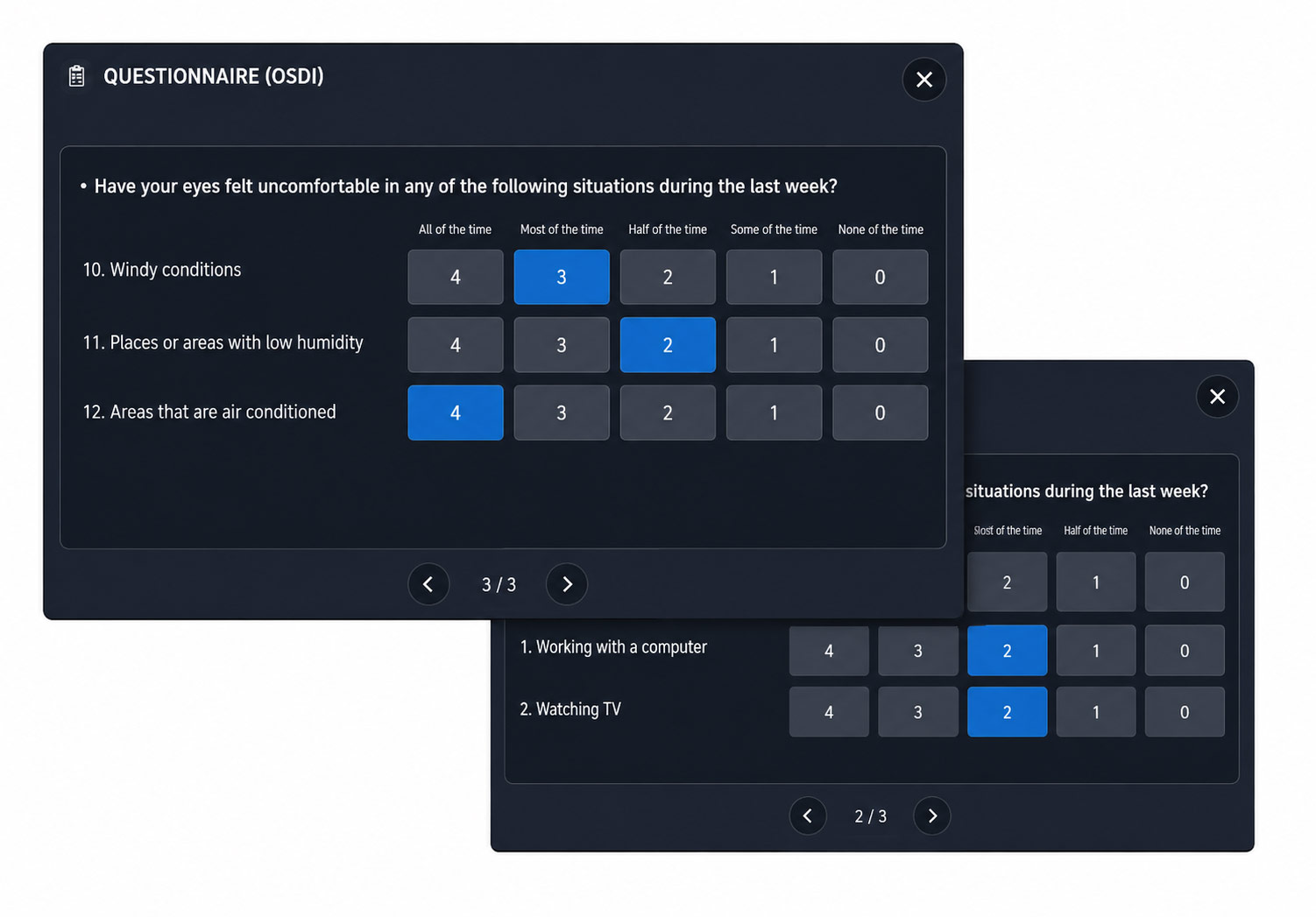

Melhore a precisão do diagnóstico inicial com o questionário OSDI

O OSDI é um questionário de autoavaliação padronizado mundialmente para o olho seco. Permite quantificar os sintomas relatados pelo paciente, está disponível em vários idiomas, agiliza o diagnóstico inicial e oferece critérios uniformes em diferentes ambientes clínicos.

PASSO 2

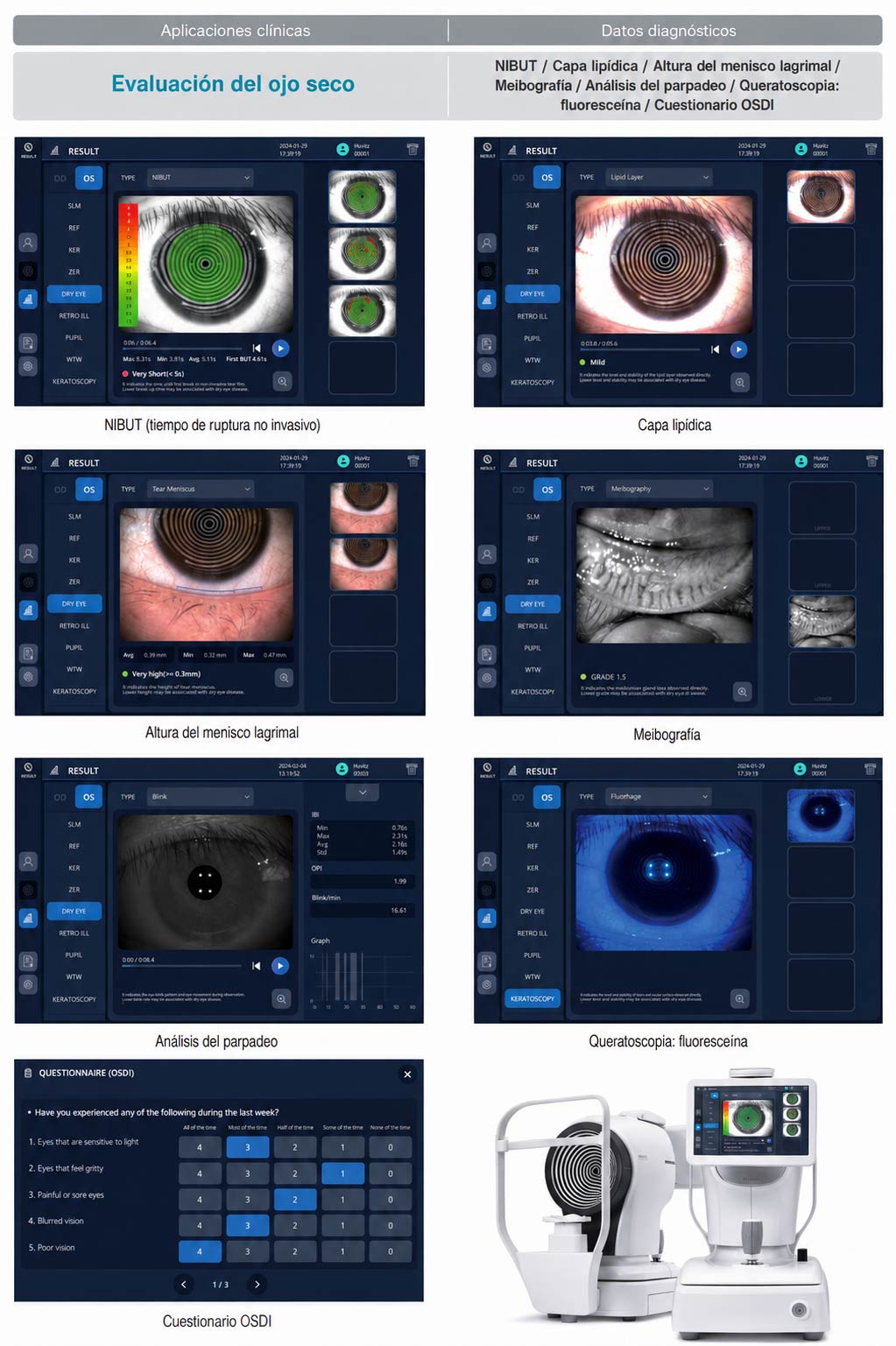

Identificação clara da causa mediante seis testes avançados

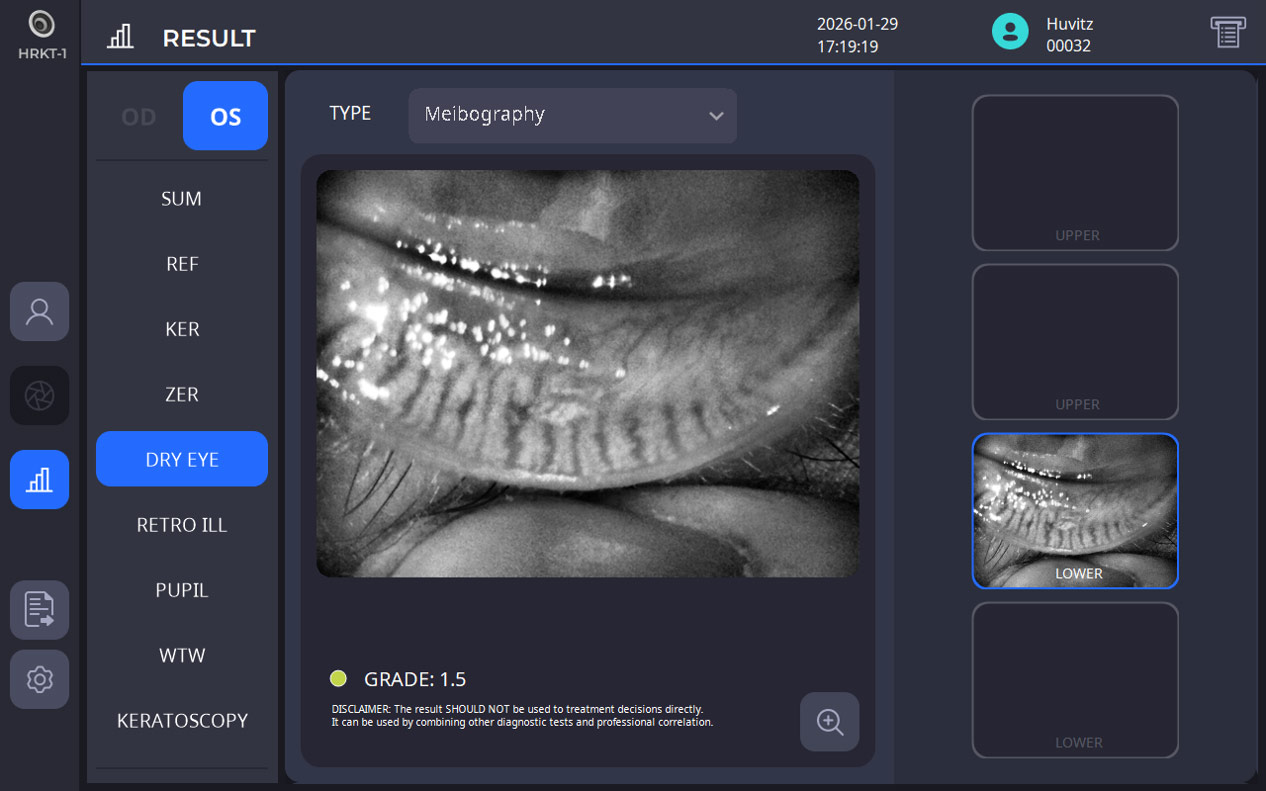

Avaliação da função das glândulas de Meibômio com graduação visual
A função das glândulas de Meibômio é avaliada visualmente e classificada, fornecendo informações valiosas para analisar a causa subjacente do olho seco e definir planos de tratamento adequados.

Avaliação não invasiva da estabilidade do filme lacrimal mediante NIBUT
A estabilidade do filme lacrimal é medida com um método sem contato e a ruptura do filme é monitorada em tempo real. Os resultados oferecem uma visualização quantitativa tanto do momento quanto do grau de alteração do filme lacrimal.

Imagem da camada lipídica para analisar a cor e os padrões do filme lacrimal
A camada lipídica do filme lacrimal é capturada em tempo real para visualizar as mudanças de cor e de padrão. Os vídeos gravados podem ser salvos e utilizados para avaliar a estabilidade do filme lacrimal, além de documentar os achados diagnósticos e apoiar a consulta com o paciente.

Análise da altura do menisco lacrimal para avaliar a secreção lacrimal
A altura do menisco lacrimal é medida de forma quantitativa para avaliar objetivamente a secreção de lágrima. O menisco lacrimal que se forma ao longo da pálpebra é visualizado com clareza e medido com precisão mediante uma escala integrada. Ao selecionar os pontos de medição, o sistema calcula automaticamente a altura do menisco lacrimal.

Medição do intervalo entre piscadas (IBI) para o olho seco evaporativo
Os padrões de piscada são analisados medindo o intervalo entre piscadas (IBI). Os resultados oferecem dados numéricos sobre a frequência e a regularidade da piscada, úteis para avaliar o olho seco e orientar o paciente segundo fatores de estilo de vida.

Avaliação do filme lacrimal com imagem de fluoresceína
A imagem com fluoresceína mediante um LED azul permite detectar de forma rápida e precisa sinais associados ao olho seco, como abrasões corneanas e a distribuição do filme lacrimal. Também é útil para avaliar o estado ocular antes e depois do uso de lentes de contato e para observar visualmente a estabilidade do filme lacrimal.

PASSO 3
Identificação clara da causa por meio de seis testes avançados

Estratégias de tratamento personalizadas
baseadas em uma análise integrada

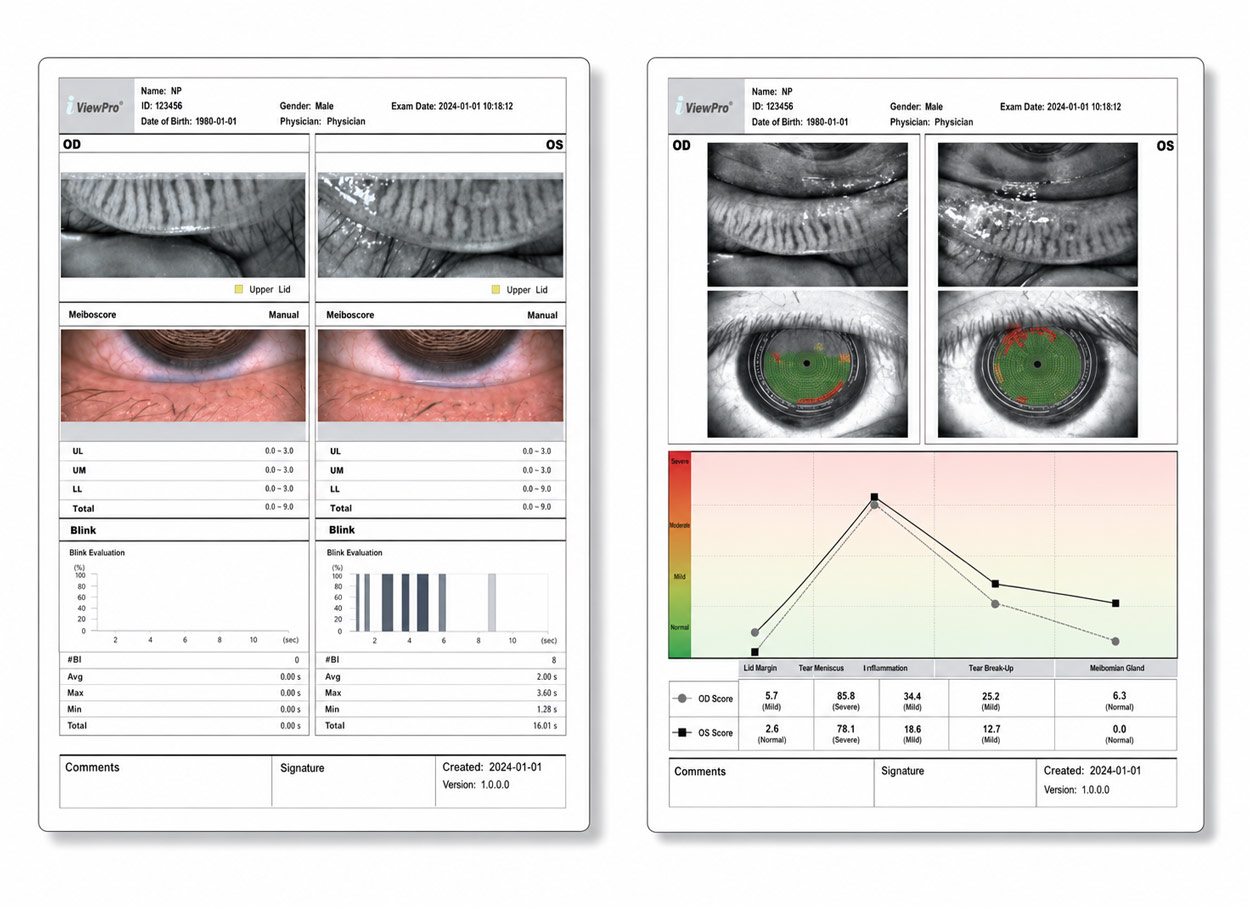

Os resultados de cada parâmetro (NIBUT, imagem com fluoresceína, camada lipídica, menisco, glândulas de Meibômio, piscamento, OSDI) são integrados em um relatório diagnóstico estruturado e otimizado, que orienta estratégias de tratamento personalizadas.

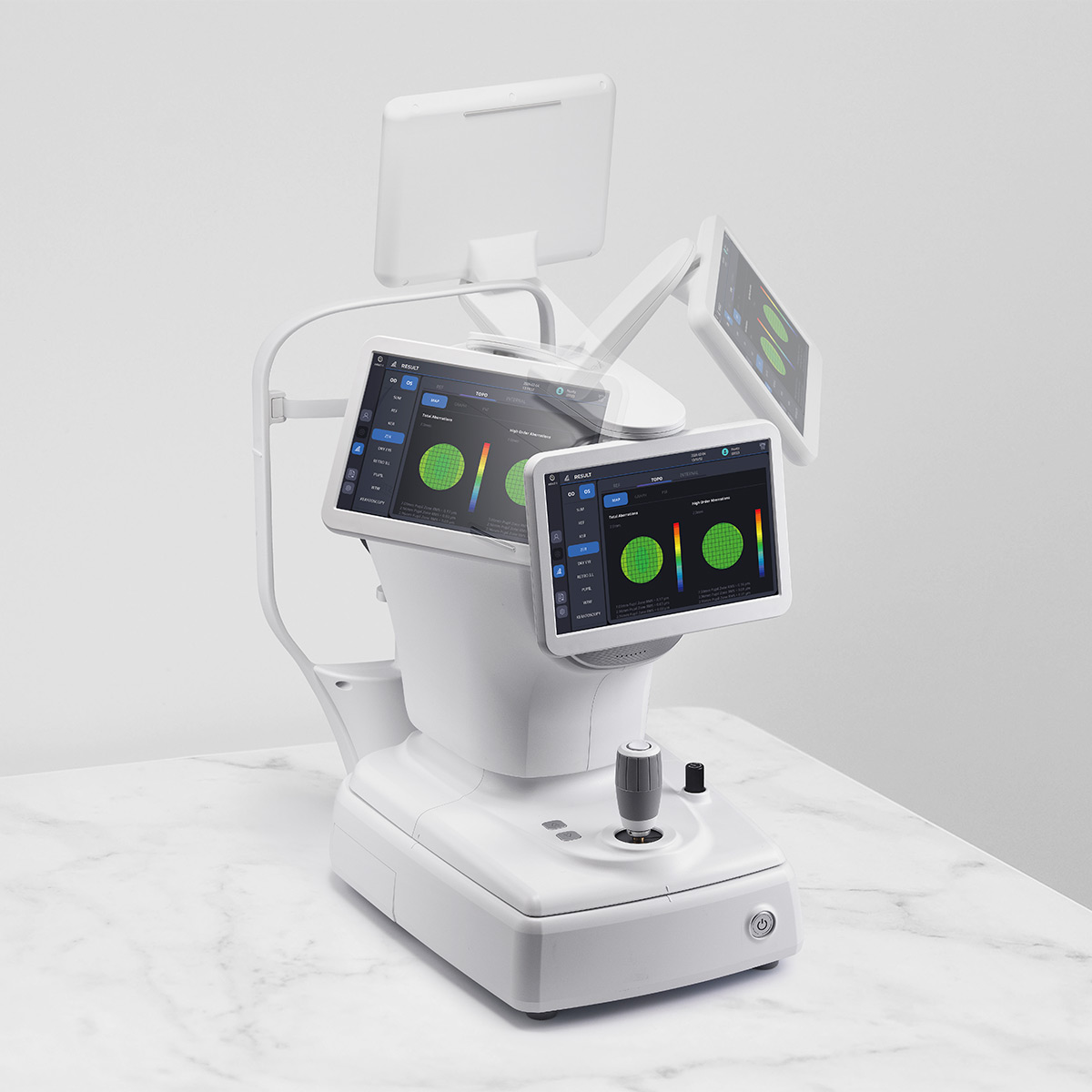

Sistema pensado para o conforto do usuário

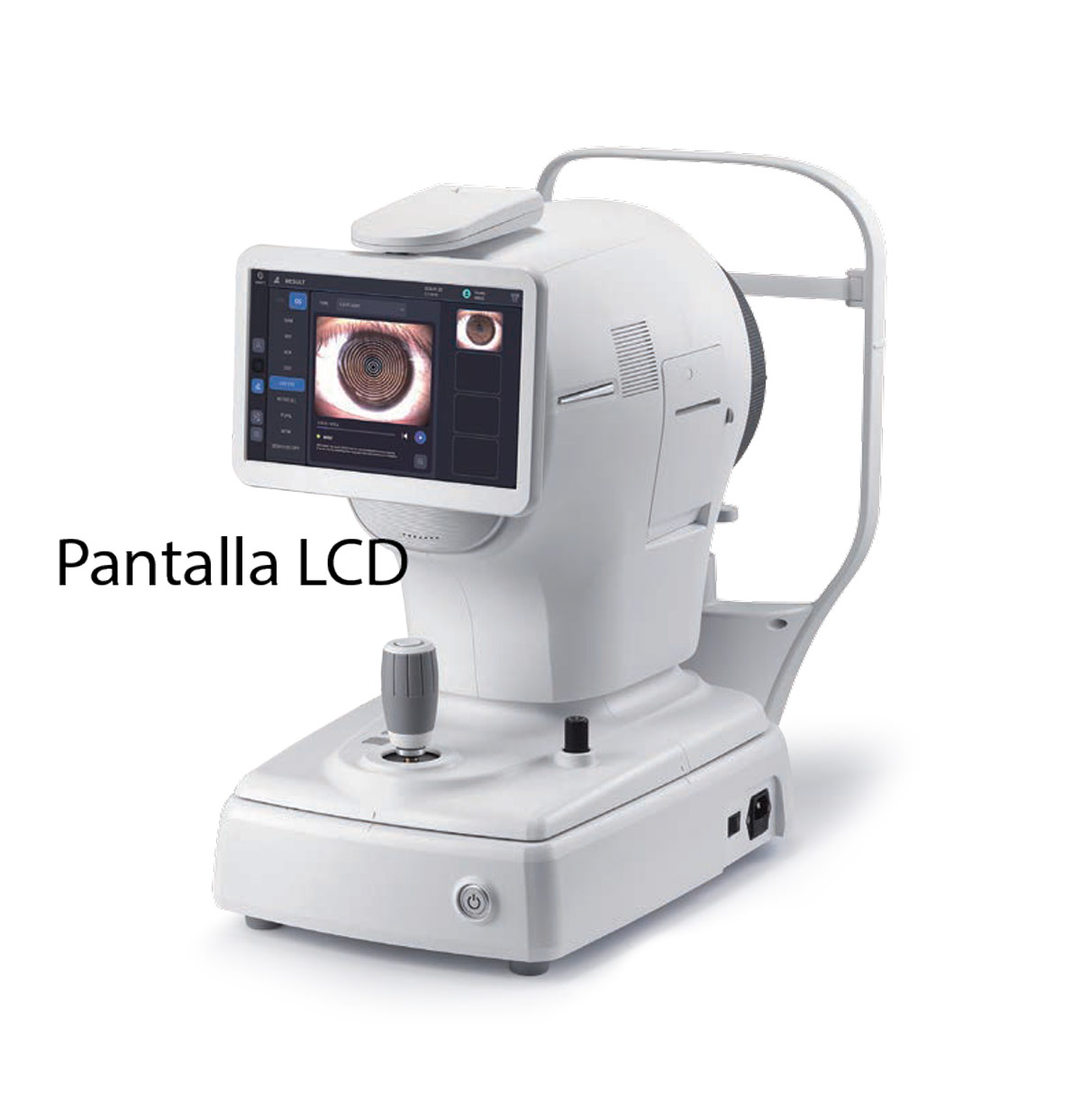

LCD Giratória 90° / Pedal / Apoio Mentoniano Largo

O painel LCD gira 90° para a esquerda e para a direita, oferecendo ao examinador uma visão mais clara e facilitando um posicionamento do olho mais preciso. As imagens podem ser capturadas por meio de um pedal em vez de um joystick, de modo que ambas as mãos fiquem livres durante o exame. Além disso, o apoio de cabeça largo se adapta a diferentes tipos de rosto, ajuda a manter uma postura estável do paciente e cria um ambiente de exame ideal para posicionar o olho com exatidão.

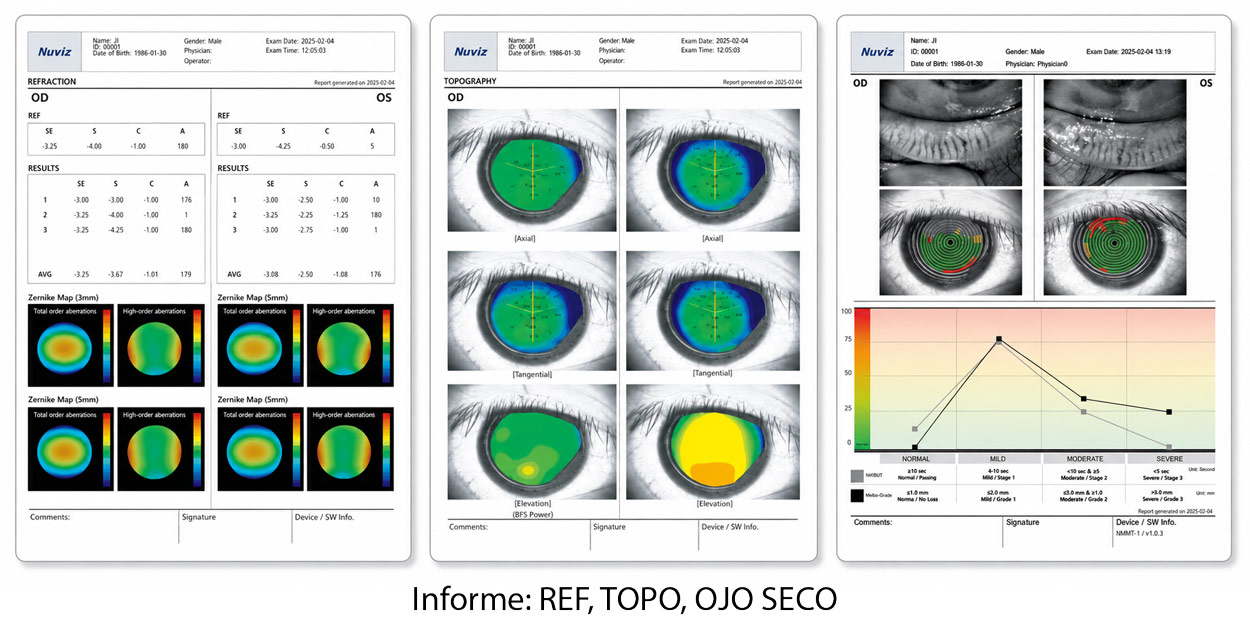

Relatórios estruturados para uma avaliação precisa

Os dados medidos com precisão são organizados em relatórios específicos para cada categoria de exame, como refrator, ceratômetro, topografia e avaliação de olho seco, o que permite revisar e interpretar os resultados com clareza.

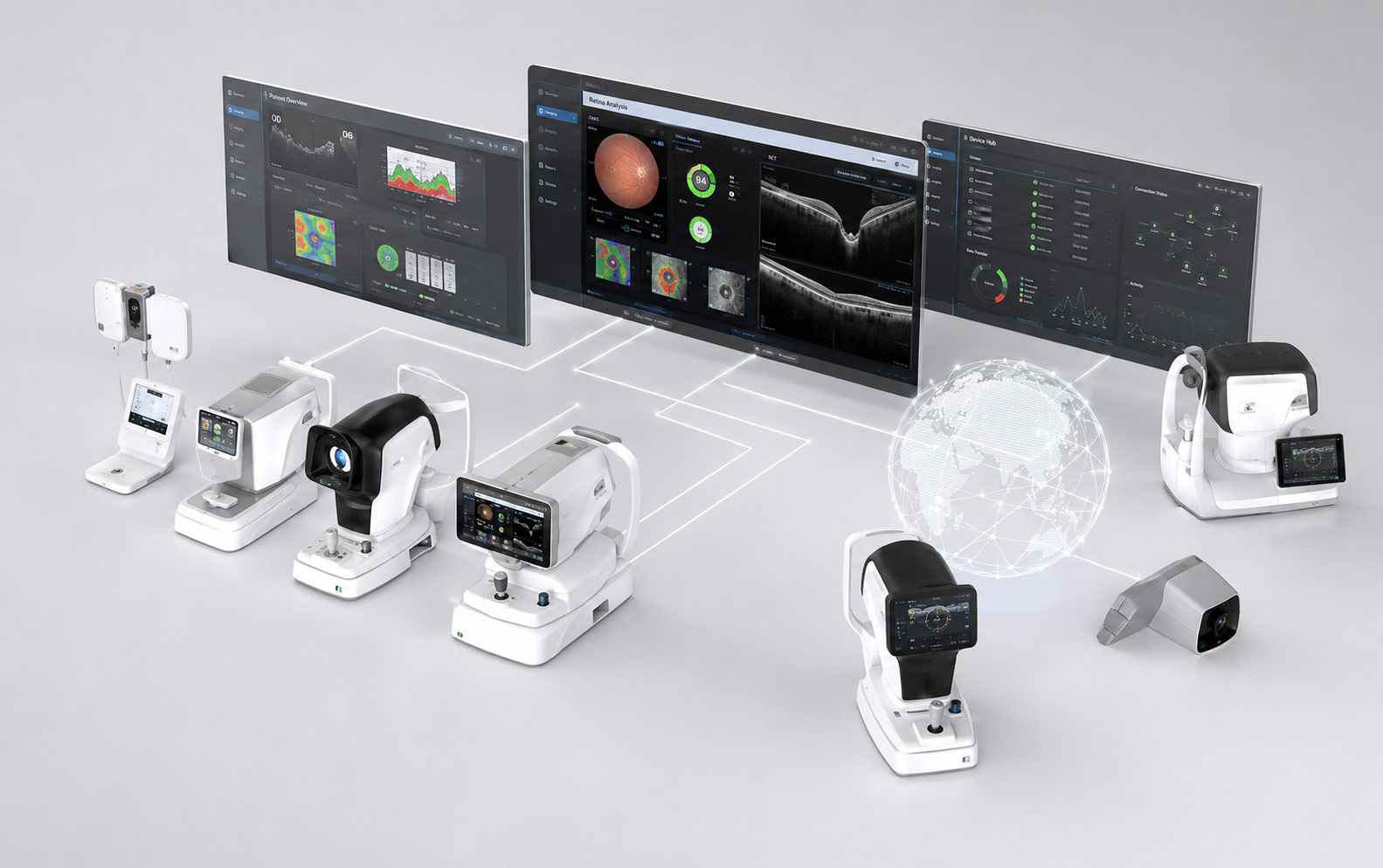

Conectividade para um fluxo de trabalho clínico sem interrupções

Além de ser compatível com o formato padrão DICOM, os dados medidos podem ser consultados facilmente em um PC por meio do sistema Huvitz HIIS-1, melhorando a eficiência clínica e o acesso às informações.

Solução de diagnóstico tudo em um, sem necessidade de um PC independente

Sem necessidade de um PC externo, todo o processo — desde a medição e o exame até a análise e a criação de relatórios integrados — é realizado diretamente na tela LCD touch integrada de 10,1 polegadas. Esta solução de diagnóstico tudo em um ajuda a economizar espaço, custos e tempo.

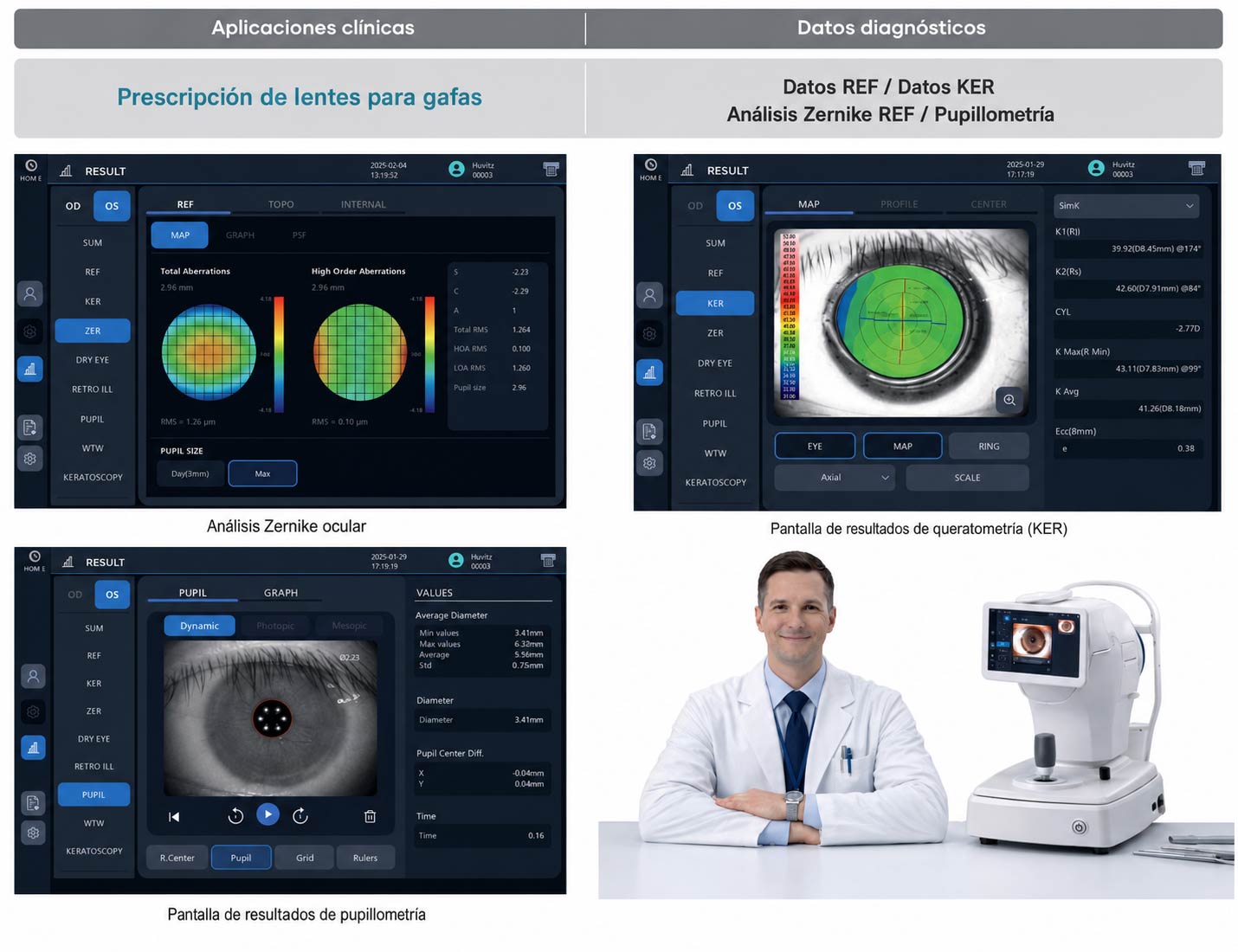

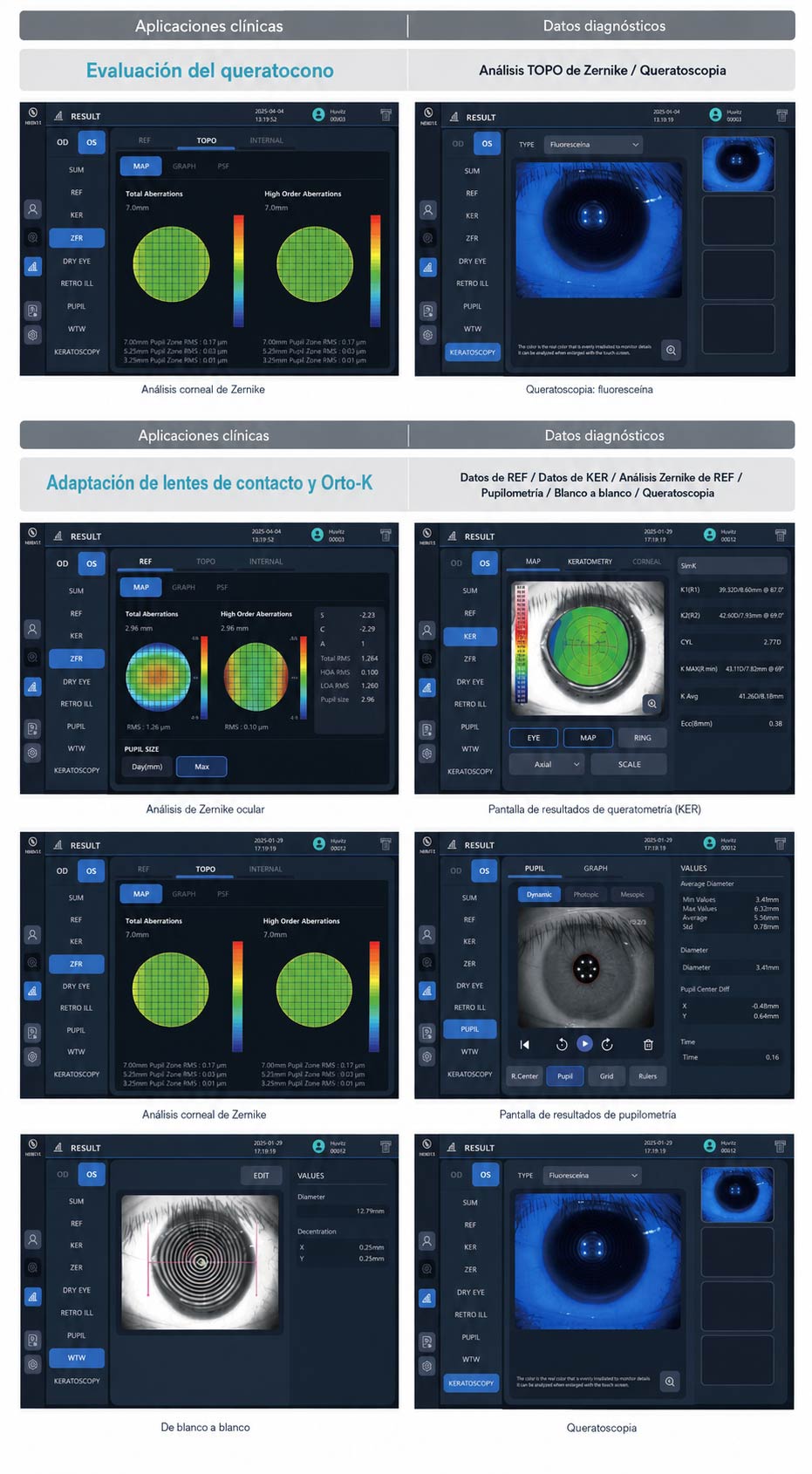

A partir dos dados de medição de refração/ceratometria, a topografia corneana e as avaliações de olho seco, o sistema permite emitir prescrições adaptadas à condição visual de cada paciente. Ao aproveitar de forma integral as informações refrativas, corneanas e da superfície ocular, facilita a prescrição de óculos, a adaptação de lentes de contato, a avaliação de doenças corneanas e o planejamento de cirurgia refrativa.
